Answer ZeroOneは、「スキャン → 点群処理 → レブロ化 → 施工図化」までの一連の作業をパッケージ化したサービスです。
お客さま予算や条件に応じて依頼範囲や納品物を選択することができて、部分的な外注化によるコストダウン、作業削減が可能です。

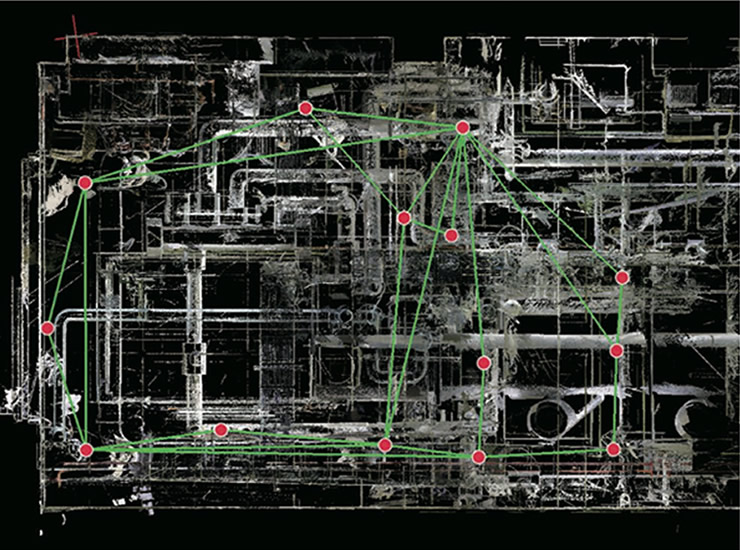

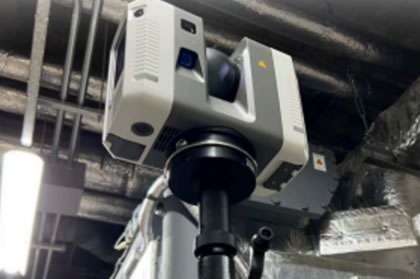

3Dスキャナーを現場に持ち込み、撮影を行います。画像の赤い丸(●)の部分が撮影を行った場所です。1ショットの撮影は約20分ほどで、最大200万点/秒の3Dの座標点の取得が可能です。

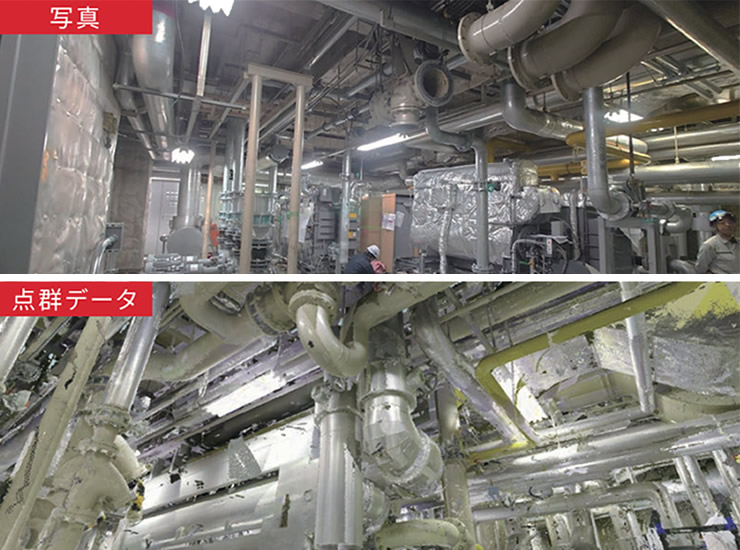

取得したデータを点群処理専用ソフト(インフィポインツ) で処理します。すべての点が個別の座標点を持っており、ミリ単位で 距離の計測を行えます。

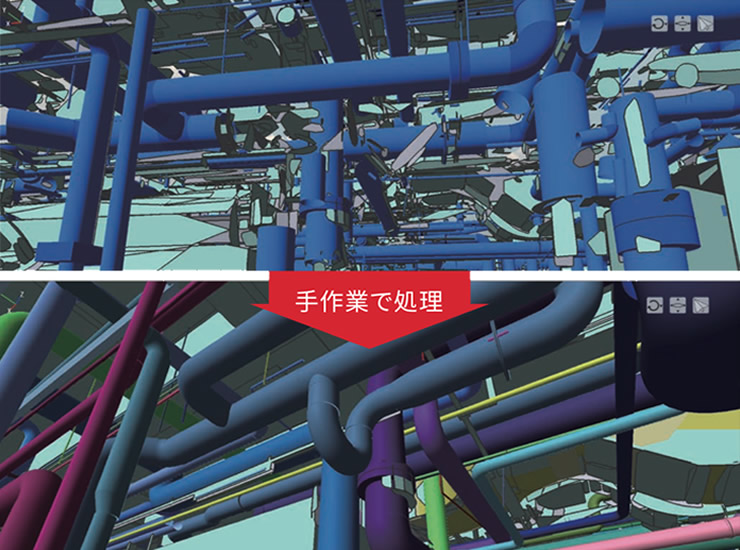

インフィポインツの中に平面・円柱の自動抽出を行います。表現しきれない部分を人が手作業で処理を行います。

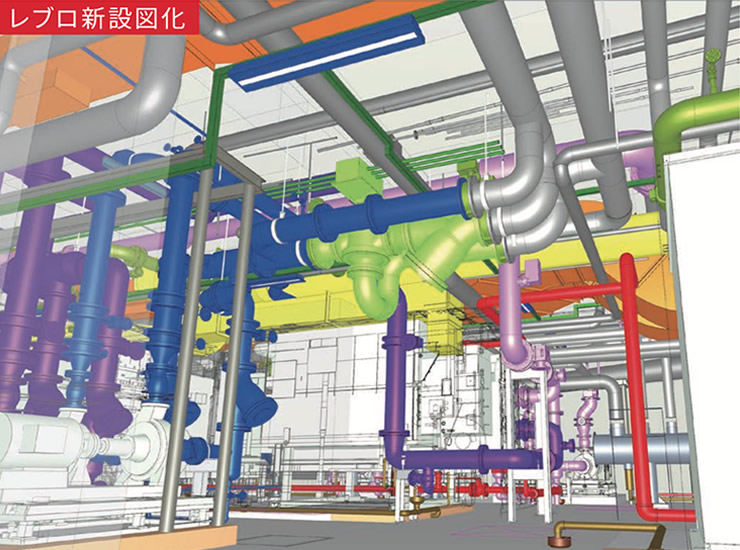

レブロ新設図化 高精度の加工管制作で出戻りが発生しません。単品図まで作成することも可能です。

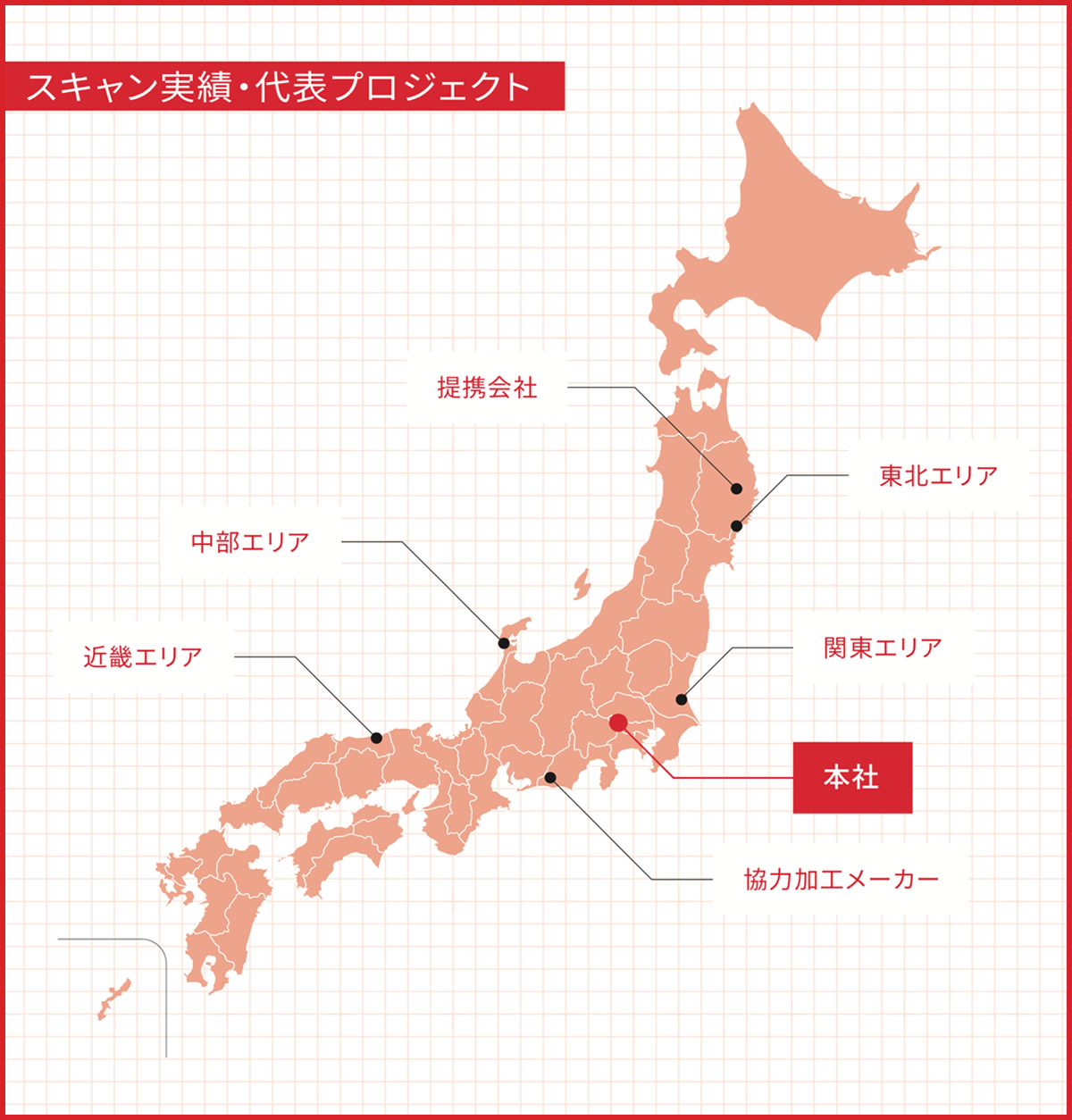

オフィス : 熱源改修工事
工 事 : 浸透空調増設工事 工場全体作図
オフィス : 熱源改修工事
工 事 : 熱源改修工事 空調機更新工事 融雪設備増設工事
病 院 : 熱源改修工事
役 所 : 熱源改修工事
駅 : 共水浄化設備新設工事
冷凍倉庫 : 冷凍倉庫改修工事
製造工場 : 機器納品前検証
（ご利用にあたって）
● 30平米以上、500平米未満の販売とさせていただきます
● 30平米未満、500平米以上のスキャン及び作図に関しては、別途お見積もりさせていただきます
● 横浜本店からの移動距離が、100kmを超えた場合、もしくは 日帰りでの帰社が困難と判断した場合は、別途交通宿泊費を頂きます
●「施工図」の機能を保証する物ではありません。
● 実績比較について、その内容を保証する物ではありません
通常、「ミドル」グレードを選択していただきますが、株式会社Nexceed様の「BIMXD」に対応した「プロ」グレードのご用意もあります。プログレードを選択していただくことにより、その後の「BIMXD」導入をスムーズに行うことが出来ます。「BIMXD」に関し、詳しくは株式会社Nexceed様のWEBサイトをご覧ください。
Answer ZeroOne（新世代図面作成サービス）パンフレット
Answer ZeroOne 価格表
|
選べる作業範囲点群自動処理データ or 点群人的処理データ 単純レブロ化 既設化 新設配管ルートあり 施工図作成（管割りありorなし） 単品図（加工番号あり） |
 |
納品物クラスにより納品物が変わります ユニット図 ビューワー レブロCADデータ 点群データ |
 |
価格面積とクラスにより算出します |
 |
セキュリティ点群処理 及び レブロでの作図は、完全スタンドアローンのPCにて処理しますので、当社PCからの情報漏えいリスクはありません |
| ファイル形式 | 標準入力 | 標準出力 |
| テキストファイル(*.txt, *asc, *.xyz) | ◯ | ◯ |
| E57ファイル(*.e57) | ◯ | ◯ |
| FLSファイル(*.zfs,*.zfprj) | ◯ | - |
| ZFSファイル(*.fls,*.fws,*.lsproj) | ◯ | - |
| PTXファイル(*.ptx) | ◯ | ◯ |
| PTSファイル(*.pts) | ◯ | ◯ |
| LAS/LAZファイル(*.las,*.laz) | ◯ | ◯ |
| DotProductファイル(*.dp) | ◯ | - |
| ReCapファイル(*.rcp,*.rcs) | ◯ | ◯ |
※オプション入力、オプション出力 には対応しておりません
| ファイル形式 | 標準 | オプション | |
| 入力 | 出力 | 出力 | |
| EYEpointsファイル(*.xml) | - | ◯ | - |
| Rebroファイル(*.RebrolinkFromlnfiPoints) | - | ◯ | ◯ |
| CADWe'II Tfasファイル(*.iptf) | - | - | ◯ |
| IFCファイル(*.ifc) | - | ◯ | - |
| Revitファイル(*.iprvt) | - | - | ◯ |
※オプション入力には対応しておりません
| ファイル形式 | 標準 | オプション | ||
| 入力 | 出力 | 入力 | 出力 | |
| CATIA V4ファイル(*.model,*.catdata,*.catexp) | - | - | ◯ | ◯ ※1 |
| CATIA V4ファイル(*.*) | - | - | ◯ | - |
| CATIA V5ファイル(*.CATProduct,*.CATPart) | - | - | ◯ | ◯ |
| Creo Parametricファイル(*.prt,*.prt.*,*.asm,*.asm.*) | - | - | ◯ | - |
| NXファイル(*.prt) | - | - | ◯ | - |
| Parasolidファイル(*.x_t,*.xmt_txt,*.x_b,*.xmt_bin) | - | - | ◯ | ◯ |
| ACISファイル(*.sat,*.sab) | - | - | ◯ | ◯ |
| JTファイル(*.jt) | - | - | ◯ | ◯ |
| IGESファイル(*.igs,*.iges) | ◯ | ◯ | - | - |
| STEPファイル(*.stp,*.step,*.stpZ) | ◯ | ◯ | - | - |
| STEP BOMファイル(*.stpx,*.stpxZ) | ◯ | - | - | - |
※1 *.modelのみ対応
お問い合わせは先記アドレスからご連絡をお願いします
